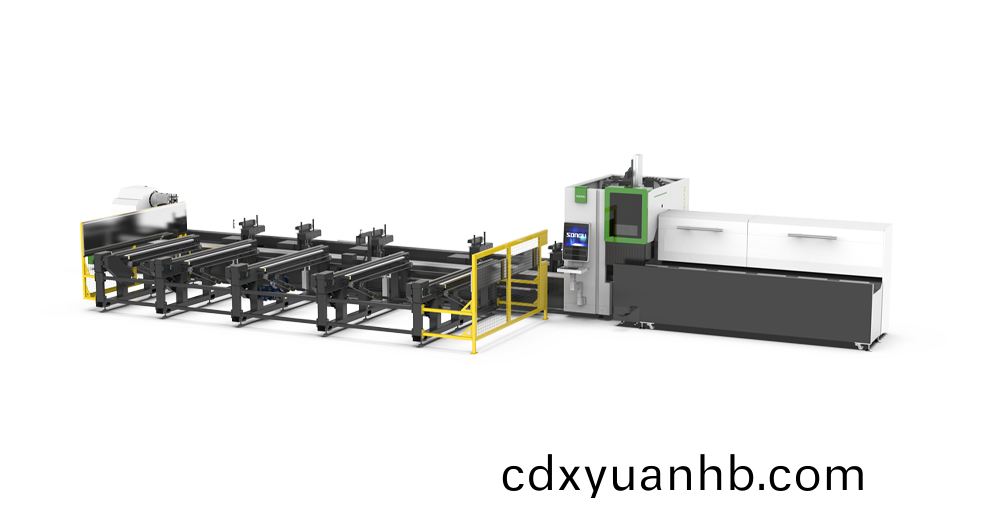

HyTube 系列两卡盘光纤激光切管机
激(ji)光功率（W）
松谷激光科技HyTube 系列两卡盘光纤激光切管机，电容式光纤激光(guang)切割头，高(gao)精度伺服比例阀,精确控制(zhi)切割辅助气体的气压和卡盘夹持(chi)力的大小,集成了激光(guang)切割控制专用功能模块,专业管材切(qie)割编程软件。应用于：碳钢管激光切割，不锈钢管激光切(qie)割
- 产品优势
- 视频
- 详细参数
- 工艺应用
产品优势
集(ji)众多功能于一身，为客户创(chuang)造更(geng)多价值
-
01
采用基于Windows操作(zuo)系统的柏楚FSCUT5000B数控(kong)系统，激光切管机专用平台，集成了激光切割控制(zhi)专用功(gong)能模块，功能强大，人机界面好，操作简单。
-
02
专业管材切割编程软(ruan)件(jian)，是数控切管机实现“全时切割、高效切割”的核心技术之一，是有效节省材(cai)料(liao)，提高切割效率的根本保证。
-
03
电容式光纤激光切割头，感应精度高、反应灵敏、性能最为稳定可靠。
-
04
独特的托管装置，在(zai)管(guan)材送进和旋转的同(tong)时，托管装置(zhi)始终与管材(cai)表面保持接触，支撑力根据管材规格设(she)定，保证有效地支撑(cheng)，防止管材的下垂，减小管材旋转时的轴线摆动，提高加工精度。
-
05
管材截面自动识(shi)别系(xi)统（选配(pei)），可以多种管材混合上料，自动提示管材类型，自动调取工艺库，提示可供选择的加工程序。
-
06
全自动整捆上料(liao)功能(选配),减少操作人员数量的同时提升加工效率(lv);
-
07
高精度伺服比例阀，精确控制切割辅助气体的气压和卡盘夹持力的大(da)小，以达到最佳的切割效果。
详细参数
优化创新，让产品，更快，更稳定，更放心
| 型号 | Tube 7530 | Tube 7536 |
|---|---|---|
| 激光功(gong)率(W) | 3000-12000w | 3000-12000w |
| 工作(zuo)幅(fu)面(mian)(mm) | Ф20<圆管<Ф300 口20<方管<口300 槽钢≤28# 工字钢≤28# | Ф20<圆管<Ф360 口20<方管<口360 槽钢≤32# 工字钢≤32# |
| 外形(xing)尺寸(mm) | 12250×2350×2600mm | 12250×2350×2600mm |
| 定位精度(mm) | 0.05mm/m | 0.05mm/m |
| 重复定位精度(mm) | 0.03mm | 0.03mm |
| 最大联动速度(rpm/min) | 100m/min | 100m/min |
| 捆(kun)料(liao)上料长度(mm) | 4000-7500mm | 4000-7500mm |
| 卡(ka)盘最(zui)大承重(kg) | 800kg | 1000kg |
| 整机重量(liang)kg | 10000kg | 10200kg |
工艺应用

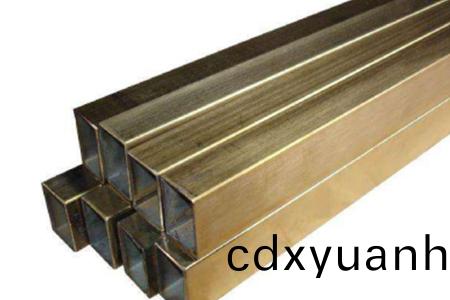

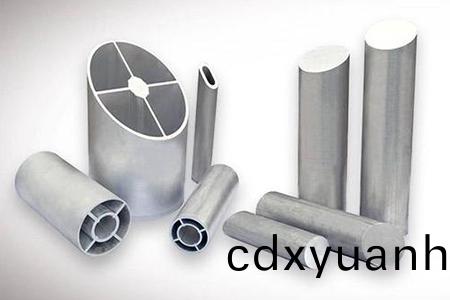

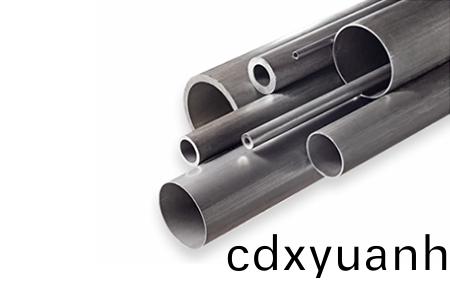

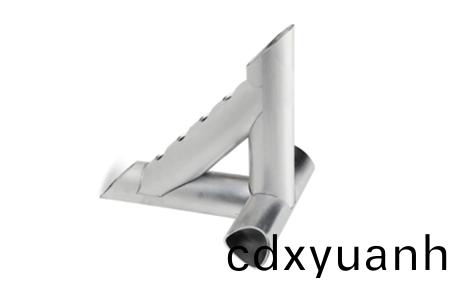

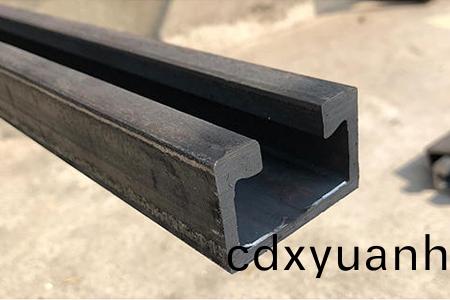

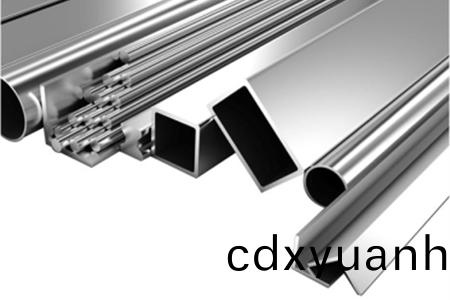

主要用于碳钢、铝合金、钛合金、镀锌、镀铝锌、黄铜、紫铜等多种金属管材(cai)快速激光切割
